拉壓式力傳感器
|
|
| 型 號： |

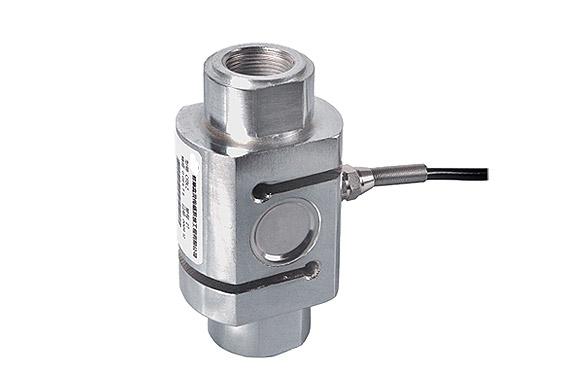

LTL-S4 拉力傳感器（200kg-10t）
|
| 特點與用途： |
該傳感器采用S型柱式作為彈性體，具有精度高、強度好、穩定性好等特點，廣泛應用于天車稱、料斗稱、過程控制等的拉力測量。（量程范圍：0.1t - 10t）
|
|

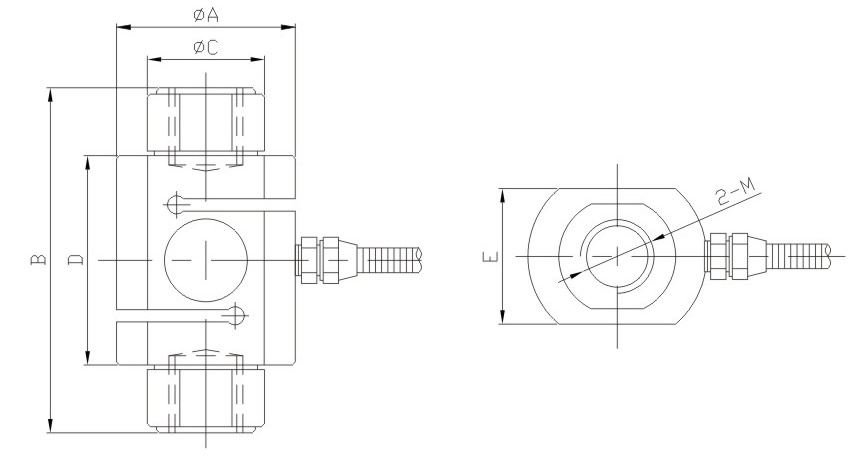

| 產品結構圖： |
|
|
| 外形尺寸： |
|
量程 |
ØA |
B |
ØC |
D |
E |
2 - M |
|
0.2t-0.7t |
44 |
88 |
28 |
56 |
26 |
M16×1.5 |
|
1t - 5t |
58 |
112 |
38 |
68 |
44 |
M24×1.5 |
|
10 t |
84 |
160 |
60 |
103 |
58 |
M36×4 |
|
|
| 技術參數： |
|
參數 |
單位 |
技術指標 |
|
靈敏度 |
mV/V |
2.0±0.05 |
|
綜合精度 |
≤ %F·S |
±0.03 |
|
蠕變 |
≤ %F·S / 30min |
±0.03 |
|
零點輸出 |
≤ %F·S |
±1 |
|
零點溫度系數 |
≤ %F·S / 10℃ |
±0.03 |
|
靈敏度溫度系數 |
≤ %F·S / 10℃ |
±0.03 |
|
工作溫度范圍 |
℃ |
-20℃ ~ +80 ℃ |
|
輸入電阻 |
Ω |
350±20Ω |
|
輸出電阻 |
Ω |
300±5Ω |
|
安全過載 |
%F·S |
150%F·S |
|
絕緣電阻 |
MΩ |
≥5000 MΩ（50 VDC） |
|
激勵電壓 |
VDC |
10V ~ 15V |
|
傳感器材質 |
合金鋼 |
|
防護等級 |
IP65 |
|
電纜線尺寸 |
Ø5Х2000mm |
|
接線方式 |
電源：紅（+） 黑（-） 輸出：綠（+） 白（-） |
|
備 注 |
外接變送器后，可設計成12VDC或24VDC供電，0～5V、4～20mA或RS485/MODBUS信號輸出 |
|
