拉壓式力傳感器
|
|
| 型 號： |

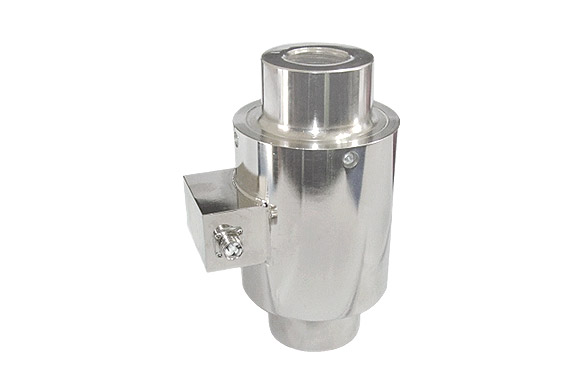

LTL-T 拉壓傳感器（10t-300t）
|
| 特點與用途： |
傳感器采用國際流行的筒式結構形式，內外螺紋做承載連接，具有抗偏、抗側能力，精度高、性能穩定可靠等特點。用于各種拉伸力和壓縮力的測量，廣泛應用于各種電子汽車衡、軌道衡、平臺秤、料斗秤及其它各種稱重測力的場合。（量程范圍：10t - 300t）
|
|

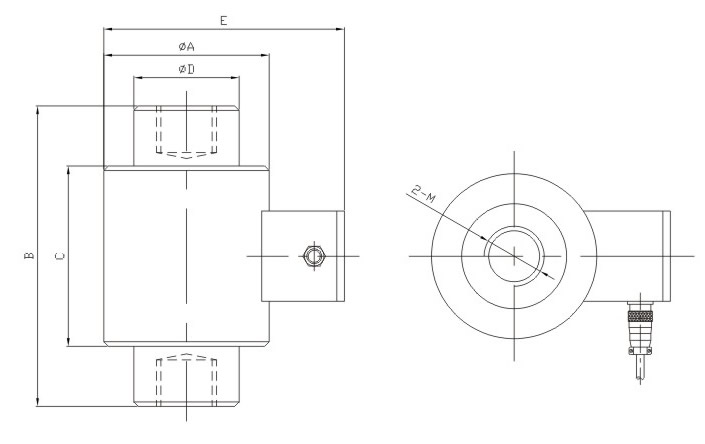

| 產品結構圖： |
|
|
| 外形尺寸： |
|
量程 |
ØA |
ØD |
B |
C |
2 - M |
E |
|
10t-30t |
110 |
70 |
200 |
120 |
M40×3 |
140 |
|
50t-100t |
155 |
115 |
324 |
200 |
M72×4 |
190 |
|
150t-200t |
200 |
166 |
420 |
240 |
M110×6 |
240 |
|
250t-300t |
238 |
190 |
500 |
280 |
M130×6 |
280 |
|
|
| 技術參數： |
|
參數 |
單位 |
技術指標 |
|
靈敏度 |
mV/V |
1.0-1.5 |
|
非線性 |
≤ %F·S |
±0.3 |
|
滯后 |
≤ %F·S |
±0.3 |
|
重復性 |
≤ %F·S |
±0.15 |
|
蠕變 |
≤ %F·S / 30min |
±0.3 |
|
零點輸出 |
≤ %F·S |
±1 |
|
零點溫度系數 |
≤ %F·S / 10℃ |
±0.1 |
|
靈敏度溫度系數 |
≤ %F·S / 10℃ |
±0.1 |
|
工作溫度范圍 |
℃ |
-20℃ ~ +80 ℃ |
|
輸入電阻 |
Ω |
750±10Ω |
|
輸出電阻 |
Ω |
700±5Ω |
|
安全過載 |
%F·S |
150%F·S |
|
絕緣電阻 |
MΩ |
≥5000 MΩ（50 VDC） |
|
激勵電壓 |
VDC |
10V ~ 15V |
|
傳感器材質 |
不合金鋼 |
|
防護等級 |
IP65 |
|
電纜線尺寸 |
Ø5Х2000mm |
|
接線方式 |
電源：紅（+） 黑（-） 輸出：綠（+） 白（-） |
|
備 注 |
外接變送器后，可設計成12VDC或24VDC供電，0～5V、4～20mA或RS485/MODBUS信號輸出 |
|
