拉壓式力傳感器
|
|
| 型 號： |

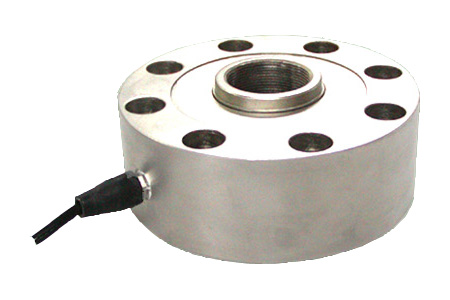

LTL-Y1 拉壓傳感器（200kg-30t）
|
| 特點與用途： |
該傳感器采用輪幅式彈性體，拉、壓兩用，具有低外形、抗偏載、精度高、強度好等特點。廣泛用于工業系統中力的測量和天車稱、軌道衡、料斗稱等各種電子自動稱量系統中。（量程范圍：0.2t - 30t）
|
|

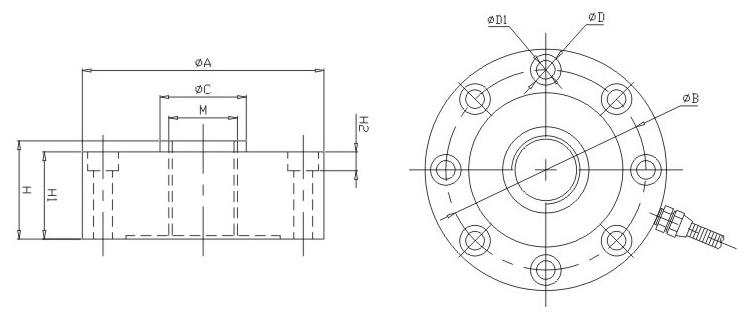

| 產品結構圖： |
|
|
| 外形尺寸： |
|
量程 |
ØA |
ØB |
ØC |
M |
H |
H1 |
H2 |
ØD |
ØD1 |
|
0.2-0.7t |
88 |
72 |
22 |
M12×1.75 |
34 |
31 |
7.2 |
8-Ø11 |
8-Ø7 |
|
1-5t |
105 |
89 |
32 |
M16×1.5 |
37 |
34 |
7.2 |
8-Ø11 |
8-Ø7 |
|
10-20t |
120.6 |
101.8 |
39 |
M32×1.5 |
53.5 |
41 |
10.5 |
8-Ø14 |
8-Ø9 |
|
30t |
141 |
116.8 |
50.4 |
M40×1.5 |
57.2 |
50.8 |
11 |
8-Ø18 |
8-Ø11 |
|
|
| 技術參數： |
|
參數 |
單位 |
技術指標 |
|
靈敏度 |
mV/V |
2.0±0.05 |
|
非線性 |
%F·S |
≤±0.03 |
|
滯后 |
%F·S |
≤±0.03 |
|
重復性 |
%F·S |
≤±0.03 |
|
蠕變 |
%F·S / 30min |
≤±0.03 |
|
零點溫度系數 |
%F·S / 10℃ |
≤±0.03 |
|
靈敏度溫度系數 |
%F·S / 10℃ |
≤±0.03 |
|
零點輸出 |
%F·S |
≤±1 |
|
工作溫度范圍 |
℃ |
-20℃ ~ +80 ℃ |
|
輸入阻抗 |
Ω |
380±2Ω |
|
輸出阻抗 |
Ω |
350±2Ω |
|
絕緣阻抗 |
MΩ |
≥5000 MΩ（50 VDC） |
|
安全過載范圍 |
%F·S |
150%F·S |
|
推薦激勵電壓 |
V |
10V ~ 15V |
|
材質 |
合金鋼或不銹鋼 |
|
防護等級 |
IP65 |
|
電纜線尺寸 |
Ø5Х2000mm |
|
接線方式 |
電源：紅（+） 黑（-） 輸出：綠（+） 白（-） |
|
備 注 |
外接變送器后，可設計成12VDC或24VDC供電，0～5V、4～20mA或RS485/MODBUS信號輸出 |
|
