拉壓式力傳感器
|
|
| 型 號： |

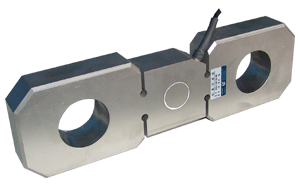

LTL-BH 拉力傳感器（1t-100t）
|
| 特點與用途： |
該產品采用板環式結構，圓弧截面的環連接，安裝簡便，具有優越的密封性能，適用于各種電子汽車衡，軌道衡，平臺秤，料斗秤及其它各種稱重、測力的場合。（量程范圍：1t - 100t）
|
|
| 產品結構圖： |
|
|

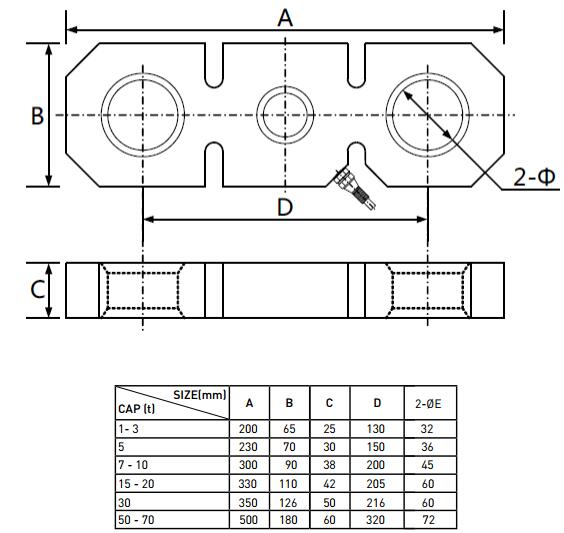

| 外形尺寸： |
|
|
| 技術參數： |
|
參數 |
單位 |
技術指標 |
|
靈敏度 |
mV/V |
1.5-2.0 |
|
非線性 |
≤ %F·S |
±0.05 |
|
滯后 |
≤ %F·S |
±0.05 |
|
重復性 |
≤ %F·S |
±0.05 |
|
蠕變 |
≤ %F·S / 30min |
±0.05 |
|
零點輸出 |
≤ %F·S |
±1 |
|
零點溫度系數 |
≤ %F·S / 10℃ |
±0.05 |
|
靈敏度溫度系數 |
≤ %F·S / 10℃ |
±0.05 |
|
工作溫度范圍 |
℃ |
-20℃ ~ +80 ℃ |
|
輸入電阻 |
Ω |
350±20Ω |
|
輸出電阻 |
Ω |
350±5Ω |
|
安全過載 |
%F·S |
150%F·S |
|
絕緣電阻 |
MΩ |
≥5000 MΩ（50 VDC） |
|
激勵電壓 |
VDC |
10V ~ 15V |
|
傳感器材質 |
合金鋼 |
|
防護等級 |
IP65 |
|
電纜線尺寸 |
Ø5Х2000mm |
|
接線方式 |
電源：紅（+） 黑（-） 輸出：綠（+） 白（-） |
|
備 注 |
外接變送器后，可設計成12VDC或24VDC供電，0～5V、4～20mA或RS485/MODBUS信號輸出 |
|
