拉壓式力傳感器
|
|
| 型 號： |

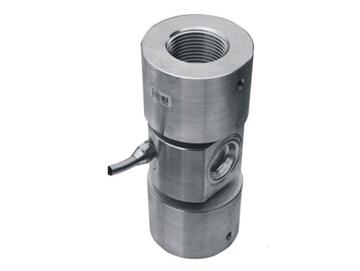

LTL-ZB 拉力傳感器（20t-100t）
|
| 特點與用途： |
傳感器采用柱式作為彈性體，具有精度高、強度好、穩定性好等特點，廣泛應用于天車稱、料斗稱、過程控制等的拉力測量。（量程范圍：20t - 100t）
|
|

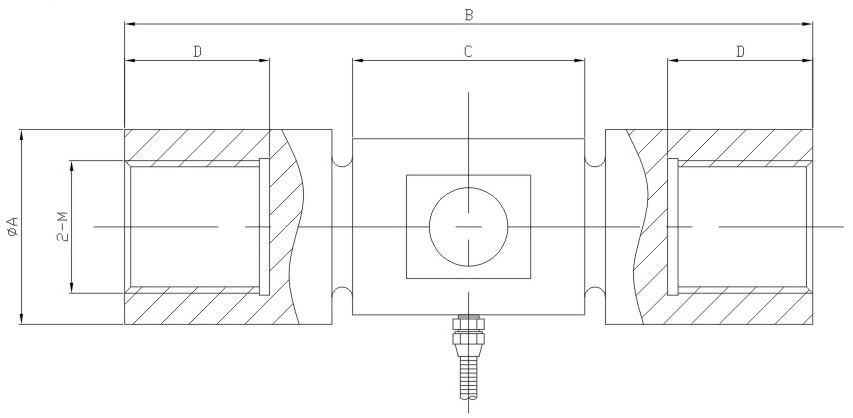

| 產品結構圖： |
|
|
| 外形尺寸： |
|
量程 |
ØA |
B |
C |
D |
2 - M |
|
20t |
60 |
180 |
64 |
40 |
M36×4 |
|
30t |
76 |
213 |
73 |
45 |
M45×4.5 |
|
50t |
94 |
332 |
112 |
70 |
M64×3 |
|
100t |
112 |
367 |
130 |
80 |
M76×3 |
|
|
| 技術參數： |
|
參數 |
單位 |
技術指標 |
|
靈敏度 |
mV/V |
1.5±0.05 |
|
綜合精度 |
≤ %F·S |
±0.1 |
|
蠕變 |
≤ %F·S / 30min |
±0.1 |
|
零點輸出 |
≤ %F·S |
±1 |
|
零點溫度系數 |
≤ %F·S / 10℃ |
±0.1 |
|
靈敏度溫度系數 |
≤ %F·S / 10℃ |
±0.1 |
|
工作溫度范圍 |
℃ |
-20℃ ~ +80 ℃ |
|
輸入電阻 |
Ω |
400±20Ω |
|
輸出電阻 |
Ω |
350±5Ω |
|
安全過載 |
%F·S |
150%F·S |
|
絕緣電阻 |
MΩ |
≥5000 MΩ（50 VDC） |
|
激勵電壓 |
VDC |
10V ~ 15V |
|
傳感器材質 |
合金鋼 |
|
防護等級 |
IP65 |
|
電纜線尺寸 |
Ø5Х2000mm |
|
接線方式 |
電源：紅（+） 黑（-） 輸出：綠（+） 白（-） |
|
備 注 |
外接變送器后，可設計成12VDC或24VDC供電，0～5V、4～20mA或RS485/MODBUS信號輸出 |
|
