單點式力傳感器
|
|
| 型 號： |
LTH-XC 懸臂梁式傳感器（50kg-20t）
|
| 特點與用途： |
該傳感器彈性體采用剪切或彎曲懸臂梁結構，一端固定，一端加載，密封良好；受力后自動調心。安裝簡單，使用方便，互換性好；可用于制作各種超薄型電子汽車衡、單軌吊秤、料斗秤等�？蛇x擇內置式放大器4-20mA輸出 （量程范圍：50Kg～20t）
|
|

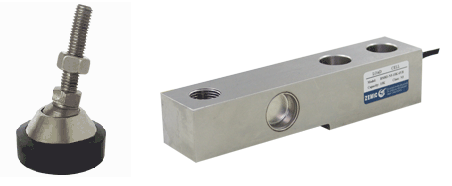

| 產品結構圖： |
|
|

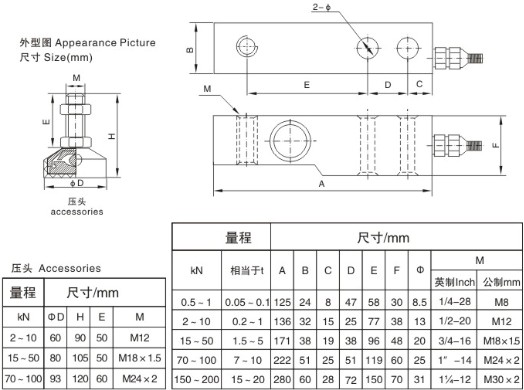

| 外形尺寸： |
|
|
| 技術參數： |
|
參數 |
單位 |
技術指標 |
|
靈敏度 |
mV/V |
2.0±0.15 |
|
非線性 |
≤ %F·S |
±0.03 |
|
滯后 |
≤ %F·S |
±0.03 |
|
重復性 |
≤ %F·S |
±0.03 |
|
蠕變 |
≤ %F·S / 30min |
±0.03 |
|
零點輸出 |
≤ %F·S |
±1 |
|
零點溫度系數 |
≤ %F·S / 10℃ |
±0.03 |
|
靈敏度溫度系數 |
≤ %F·S / 10℃ |
±0.03 |
|
工作溫度范圍 |
℃ |
-20℃ ~ +80 ℃ |
|
輸入電阻 |
Ω |
402±6Ω |
|
輸出電阻 |
Ω |
350±3Ω |
|
安全過載 |
%F·S |
150%F·S |
|
絕緣電阻 |
MΩ |
≥5000 MΩ（50 VDC） |
|
激勵電壓 |
V |
10V ~ 15V |
|
材質 |
合金鋼 |
|
防護等級 |
IP65 |
|
接線方式 |
電源：紅（+） 黑（-） 輸出：綠（+） 白（-） |
|
