液壓|氣壓傳感器
|
|
| 型 號： |

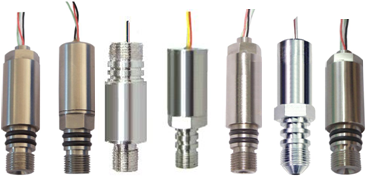

LTP-J油田高溫壓力傳感器
|
| 特點與用途： |
油井高溫壓力傳感器敏感芯片使用離子濺射薄膜技術制作而成，采用濺射、刻蝕工藝直接形成在不銹鋼彈性膜片上，徹底實現了敏感元件的無機質化，克服了有機粘結膠帶來的蠕變、滯后、老化等不穩定因素，大大提高了產品的長期穩定性。產品采具有外形尺寸小、精度高、性能穩定可靠、耐高低溫、超長抗壓力疲勞壽命等特點。
◆ 石油鉆井，測井，試井井下儀器
◆ 高溫高壓流量計、內燃機、試驗機等高溫、高壓、惡劣環境場合
◆ 航空航天發動機測試、戰車發動機、液壓、航海及造船、柴油機等
|
|
| 產品結構圖： |
|
|
| 外形尺寸： |
|
|
| 技術參數： |
|
參 數 |
技 術 指 標 |
|
被測介質 |
氣體,液體及蒸汽（對 316L 不銹鋼不腐蝕的流體） |
|
壓力類型 |
絕對壓力、密封參考壓力、通氣表壓力 |
|
量程 |
0～1MPa…10MPa…30MPa…40MPa…60MPa…70MPa…100MPa…120MPa 之間可選 |
|
供電電源 |
3-12VDC |
|
mV輸出靈敏度 |
2mV/V、5mV/V （靈敏度×電壓=滿量程輸出） |
|
變送輸出 |
0.5-4.5VDC（5VDC 供電） |
|
準確度 |
0.05%FS、0.1%FS、0.2%FS、0.5%FS 可選 |
|
長期穩定性 |
0.1%FS/年 |
|
工作溫度 |
-40～125℃/150℃/175℃可選 |
|
零點溫漂 |
≤0.005%FS/℃或≤0.01%FS/℃ |
|
靈敏度溫漂 |
≤0.008%FS/℃或≤0.015%FS/℃ |
|
輸出阻抗 |
1500±50Ω、3300±50Ω、7000±50Ω |
|
絕緣電阻 |
≥500MΩ/100VDC |
|
安全過載壓力 |
200%FS （2 倍滿量程） |
|
破壞壓力 |
500%FS （5 倍滿量程） |
|
連接方式 |
M10×1 或指定 |
|
壓力密 封 方式 |
雙“O”圈氟橡膠密封、錐面密封、端面密封 |
|
接液材料 |
膜片:17-4PH 不銹鋼、15-5PH 不銹鋼,過程連接件 316L 1Cr18Ni9Ti 不銹鋼 |
|
外 殼 防 護 等級 |
IP65 |
|
電 氣 引 線 定義 |
紅線-電源正 黑線-電源負 綠線-信號正 白線-信號負 |
|
