拉壓式力傳感器
|
|
| 型 號： |
LTL-SH拉壓力傳感器（過載保護）
|
| 特點與用途： |
采用S型結構設計，拉、壓雙向承載。應用先進的密封工藝，密封等級達到IP67，防水、防油、耐腐蝕，能在高濕度的環境中工作。過載保護設計，當壓力超過150%的范圍時，阻止彈性梁繼續形變，達到保護的目的，具有較強的抗扭、抗側和抗偏載能力。 （量程范圍：0.5t～20t）
|
|

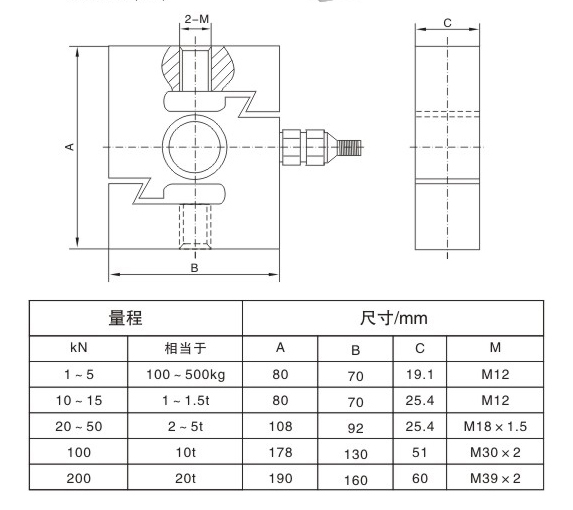

| 產品結構圖： |
|
|
| 外形尺寸： |
|
|
| 技術參數： |
|
參數 |
單位 |
技術指標 |
|
靈敏度 |
mV/V |
2.0±0.05 |
|
非線性 |
%F·S |
≤±0.03 |
|
滯后 |
%F·S |
≤±0.03 |
|
重復性 |
%F·S |
≤±0.03 |
|
蠕變 |
%F·S / 30min |
≤±0.03 |
|
零點溫度系數 |
%F·S / 10℃ |
≤±0.03 |
|
靈敏度溫度系數 |
%F·S / 10℃ |
≤±0.03 |
|
零點輸出 |
%F·S |
≤±1 |
|
工作溫度范圍 |
℃ |
-20℃ ~ +80 ℃ |
|
輸入阻抗 |
Ω |
380±2Ω |
|
輸出阻抗 |
Ω |
350±2Ω |
|
絕緣阻抗 |
MΩ |
≥5000 MΩ（50 VDC） |
|
安全過載范圍 |
%F·S |
150%F·S |
|
推薦激勵電壓 |
V |
10V ~ 15V |
|
材質 |
合金鋼 |
|
防護等級 |
IP65 |
|
電纜線尺寸 |
Ø5Х2000mm |
|
接線方式 |
電源：紅（+） 黑（-） 輸出：綠（+） 白（-） |
|
備 注 |
外接變送器后，可設計成12VDC或24VDC供電，0～5V、4～20mA或RS485/MODBUS信號輸出 |
|
