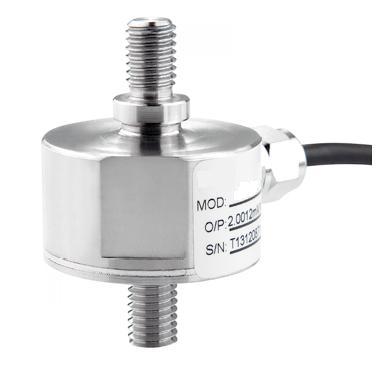

拉壓式力傳感器
|
|
| 型 號： |
LTL-W3拉壓式傳感器（50kg-1000kg）
|
| 特點與用途： |
¤ 不銹鋼材料，拉壓雙向受力
¤ 防護等級IP66，耐腐蝕
¤ 主要用于試驗機、小型焦煤、料位計稱，微型拉壓力測力設備，如機械手，貼膜機、鉚釘機、焊接機、插拔力測試儀
¤ 額定載荷：50kg，100kg，200kg，300kg，500kg，750kg，1000kg
|
|
| 產品結構圖： |
|
|

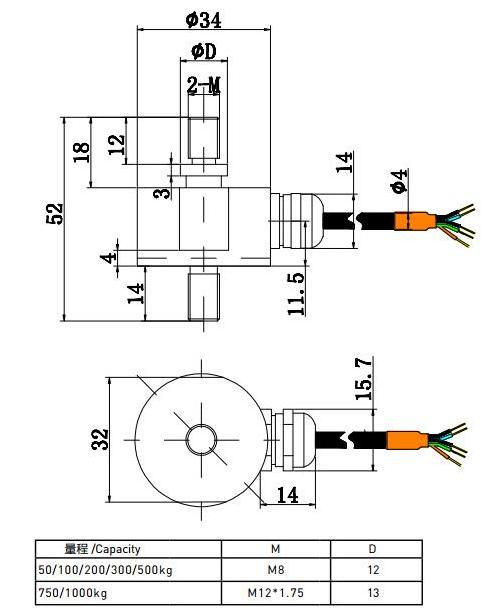

| 外形尺寸： |
|
|
| 技術參數： |
|
參數 |
單位 |
技術指標 |
|
綜合精度 |
≤ %F·S |
0.5（線性+滯后+重復性） |
|
靈敏度 |
mV/V |
1.5±5% |
|
蠕變 |
≤ %F·S / 30min |
±0.1 |
|
零點輸出 |
≤ %F·S |
±1 |
|
零點溫度系數 |
≤ %F·S / 10℃ |
±0.05 |
|
靈敏度溫度系數 |
≤ %F·S / 10℃ |
±0.05 |
|
工作溫度范圍 |
℃ |
-20℃ ~ +70 ℃ |
|
輸入電阻 |
Ω |
385±10Ω |
|
輸出電阻 |
Ω |
350±5Ω |
|
安全過載 |
%F·S |
150%F·S |
|
絕緣電阻 |
MΩ |
≥5000 MΩ（50 VDC） |
|
激勵電壓 |
V |
5V ~ 10V |
|
材質 |
不銹鋼 |
|
防護等級 |
IP67 |
|
電纜線尺寸 |
Ø4Х1500mm |
|
接線方式 |
電源：紅（+） 黑（-） 輸出：綠（+） 白（-） |
|
備 注 |
外接變送器后，可設計成12VDC或24VDC供電，0～5V、4～20mA或RS485/MODBUS信號輸出 |
|
