| 型 號： |
LT-SEW快速測量數顯儀
|
| 特點與用途： |
適合于快速型測量場合，與各類模擬量輸出的傳感器,變送器配合，完成溫度、壓力、流量、液位,成分、力、位移等物理量的測量控制。
¤ 0.05級精度.顯示范圍-99999～99999。
¤ 萬能信號輸入，輸入信號范圍涵蓋熱電偶、電流、電壓、mV、電位器等信號
¤ 每秒10次到400次可設置5檔測控速度。
¤ 測量值最大值（峰值），最小值（谷值）獲取功能。
¤ 可選配4點報警輸出，11種不同報警方式。
¤ 可選配通訊、快速變送功能。
|
|

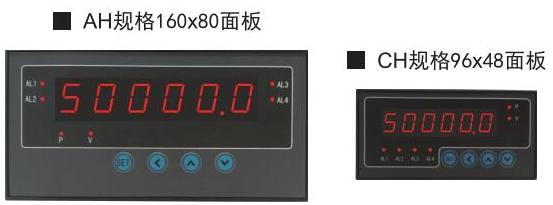

| 產品結構圖： |
|
|

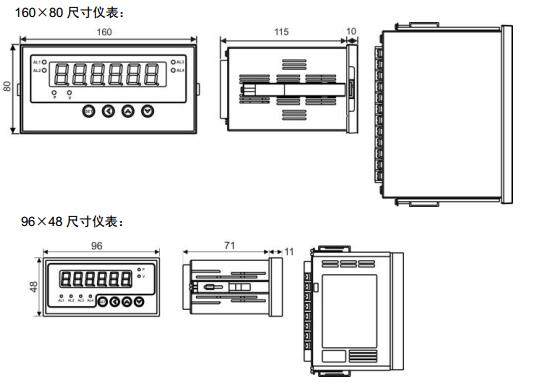

| 外形尺寸： |
|
|
| 技術參數： |
¤ 基本規格
|
電源電壓 |
AC電源 |
100~240 V AC 50/60 Hz |
|
AC/DC電源 |
10~24V AC 50/60 Hz；10~24V DC |
|
消耗功率 |
AC電源 |
7 VA以下 |
|
AC/DC電源 |
AC：6 VA以下；DC：5W 以下 |
|
允許電壓變動范圍 |
電源電壓的90%~110% |
|
絕緣電阻 |
≥100MΩ（500V DC MEGA基準） |
|
絕緣強度 |
2000V AC （測試條件：50/60Hz，1分鐘） |
|
抗干擾 |
IEC61000-4-2（靜電放電)，Ⅲ級
IEC61000-4-4（電快速瞬變脈沖群），Ⅲ級
IEC61000-4-5（浪涌），Ⅲ級 |
|
防護等級 |
IP65（產品前面板防護）（GB/T42-2008） |
|
運行環境 |
環境溫度 |
-30~60℃（保存：-40~65℃） |
|
環境濕度 |
35~85 %R•H，無凝露 |
|
安裝位置 |
室內，高度＜2000m |
¤ 輸入規格
|
測量控制速度 |
0.1秒 |
|
基本誤差 |
±0.05%F•S |
|
顯示范圍 |
-199999~999999 |
|
顯示規格 |
單6位LED顯示 |
¤ 輸入信號類型說明
|
熱電阻
（RTD） |
Pt100 |
-200~850℃ |
|
Cu50 |
-50~150℃ |
|
Cu100 |
-50~150℃ |
|
BA1 |
-200~650℃ |
|
BA2 | ,
-200~650℃ |
|
G53 |
-50~150℃ |
|
熱電偶
（TC） |
K |
-200℃~1370℃ |
|
S |
-50℃~1760℃ |
|
R |
-50℃~1760℃ |
|
B |
250℃~1820℃ （注*） |
|
N |
-200℃~1300℃ |
|
E |
-200℃~1000℃ |
|
J |
-200℃~1200℃ |
|
T |
-200℃~400℃ |
|
W-Re3/25 |
0℃~2310℃ |
|
W-Re5/26 |
0℃~2310℃ |
|
直流電流
（DCA） |
4mA~20mA |
4mA~20mA |
|
0mA~10mA |
0mA~10mA |
|
0mA~20mA |
0mA~20mA |
|
直流電壓
（DCV） |
1V~5V |
1V~5V |
|
0V~5V |
0V~5V |
|
-100mV~100mV |
-100mV~100mV |
|
-20mV~20mV |
-20mV~20mV |
|
電阻 |
0 ~ 400Ω |
|
遠傳壓力表 |
40 ~370Ω |
¤ 選配規格
|
接點輸入 |
K |
1點外部開入，用于清零 |
|
報警
輸出 |
160×80尺寸 |
T1~T4 |
1~4點報警繼電器輸出，均為常開+常閉雙觸點 |
250V AC/3A
阻性負載 |
|
96×48尺寸 |
T1~T2 |
1~2點報警繼電器輸出，均為常開+常閉雙觸點 |
|
T3 |
3點報警繼電器輸出，為單常開觸點 |
|
O |
報警選擇OC門輸出（電壓應小于40V DC，電流應小于40mA），省略表示報警繼電器輸出 |
|
模擬量
輸出 |
A1 |
電流輸出(4~20)mA、(0~10)mA、(0~20)mA |
光電隔離，分辨率：1/10000， 負載能力：600Ω |
|
A2 |
電壓輸出(0~5)V、(1~5)V |
|
A3 |
電壓輸出（0-10）V |
|
A4 |
電壓輸出（-5V~+5V） |
|
A5 |
電壓輸出（-10V~+10V） |
|
快速模擬量輸出 |
F |
適用于測控速度200次/秒以上的模擬量輸出 |
|
外供
電源 |
B1 |
24V±5% 50mA以下 |
|
B2 |
12V±5% 50mA以下 |
|
B3 |
10V±5% 50mA以下 |
|
通訊
接口 |
S1 |
RS232接口（僅限A尺寸） |
光電隔離，
應答時間：小于500μS（測量值）
通訊協議通過軟件選擇
（TCASCII或Modbus-RTU） |
|
S2 |
RS485接口 |
|
|
|
|
|
|

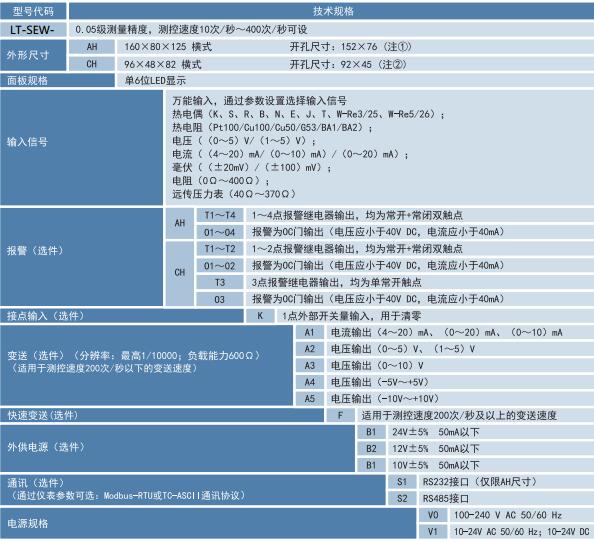

¤ 型譜
|
單通道|多通道數顯儀
|
|
