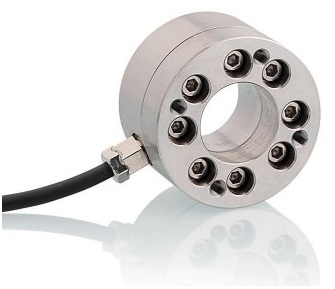

拉壓式力傳感器
|
|
| 型 號： |
LTL-Z1 拉壓式傳感器（10kg-200kg）
|
| 特點與用途： |
¤ 合金鋼材料
¤ 拉壓雙向受力
¤ 防護等級IP65, 耐腐蝕
¤ 用于拉壓力測量系統
¤ 額定載荷：10kg，20kg，30kg，50kg，100kg，200kg
|
|
| 產品結構圖： |
|
|

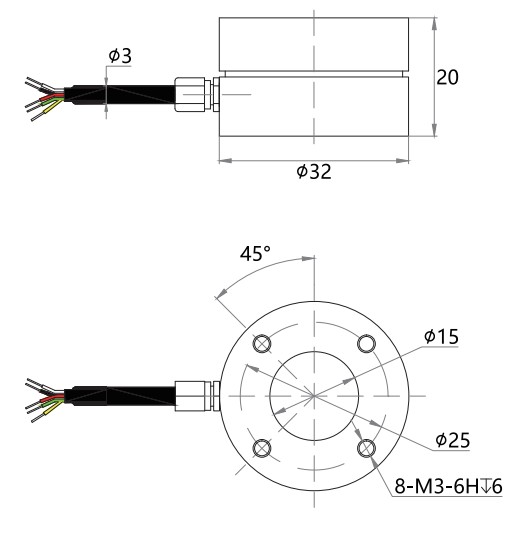

| 外形尺寸： |
|
|
| 技術參數： |
|
參數 |
單位 |
技術指標 |
|
綜合精度 |
≤ %F·S |
0.1（線性+滯后+重復性） |
|
靈敏度 |
mV/V |
2.0±10% |
|
蠕變 |
≤ %F·S / 30min |
±0.05 |
|
零點輸出 |
≤ %F·S |
±1 |
|
零點溫度系數 |
≤ %F·S / 10℃ |
±0.05 |
|
靈敏度溫度系數 |
≤ %F·S / 10℃ |
±0.05 |
|
工作溫度范圍 |
℃ |
-20℃ ~ +80 ℃ |
|
輸入電阻 |
Ω |
750±50Ω |
|
輸出電阻 |
Ω |
700±5Ω |
|
安全過載 |
%F·S |
150%F·S |
|
絕緣電阻 |
MΩ |
≥5000 MΩ（50 VDC） |
|
激勵電壓 |
V |
10V |
|
材質 |
不銹鋼 |
|
防護等級 |
IP65 |
|
電纜線尺寸 |
Ø3Х2000mm |
|
接線方式 |
電源：紅（+） 黑（-） 輸出：綠（+） 白（-） |
|
備 注 |
外接變送器后，可設計成12VDC或24VDC供電，0～5V、4～20mA或RS485/MODBUS信號輸出 |
|
