靜|動態扭力傳感器
|
|
| 型 號： |
LTN-E2 靜態扭力傳感器（0.1Nm-5Nm）
|
| 特點與用途： |
¤ 傳感器采用電阻應變原理，輸出為mV信號，精度高、性能穩定可靠
¤ 低量程扭矩測量（量程0.1N.m - 5N.m）、安裝使用方便
¤ 適用于靜態扭矩的測量
|
|
| 產品結構圖： |
|
|

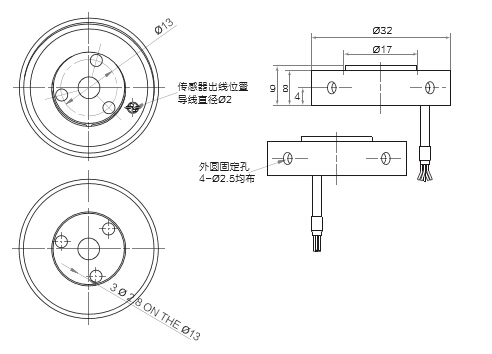

| 外形尺寸： |
|
|
| 技術參數： |
|
參數 |
單位 |
技術指標 |
|
靈敏度 |
mV/V |
1.5±0.05 |
|
非線性 |
%F·S |
≤±0.1 |
|
滯后 |
%F·S |
≤±0.1 |
|
重復性 |
%F·S |
≤±0.1 |
|
蠕變 |
%F·S / 30min |
≤±0.1 |
|
零點溫度系數 |
%F·S / 10℃ |
≤±0.03 |
|
靈敏度溫度系數 |
%F·S / 10℃ |
≤±0.03 |
|
零點輸出 |
%F·S |
≤±1 |
|
工作溫度范圍 |
℃ |
-20℃ ~ +80 ℃ |
|
輸入阻抗 |
Ω |
380±2Ω |
|
輸出阻抗 |
Ω |
350±2Ω |
|
絕緣阻抗 |
MΩ |
≥5000 MΩ（50 VDC） |
|
安全過載范圍 |
%F·S |
150%F·S |
|
推薦激勵電壓 |
V |
5V ~ 15V |
|
材質 |
鋁&合金鋼 |
|
防護等級 |
IP65 |
|
電纜線尺寸 |
Ø5Х2000mm |
|
接線方式 |
電源：紅（+） 黑（-） 輸出：綠（+） 白（-） |
|
備 注 |
外接變送器后，可設計成12VDC或24VDC供電，0～5V、4～20mA或RS485/MODBUS信號輸出 |
|
